Hướng Dẫn Đấu Nối Máy Chấm Công Hikvision K1T804 Với Khóa Cửa – Module An Toàn Và Cảnh Báo Hết Thời Gian Mở Cửa

Máy chấm công Hikvision DS-K1T804AMF có thể kết hợp với module điều khiển DS-K2M0602 và khóa cửa điện để xây dựng hệ thống kiểm soát ra vào an toàn. Giải pháp này không chỉ kiểm soát quyền truy cập mà còn hỗ trợ giám sát trạng thái cửa và cảnh báo khi cửa mở quá thời gian cho phép.

1. Thiết bị cần chuẩn bị

• Máy chấm công/đầu đọc Hikvision DS-K1T804AMF – Mua ngay
• Module an toàn DS-K2M0602 – Mua ngay
• Khóa cửa điện DS-K4E100 – Mua ngay
• Nút nhấn Exit DS-K7P01 – Mua ngay
• Cảm biến trạng thái cửa (Door Sensor)
• Nguồn UPS 12VDC
• Còi báo động DS-PS1-R nếu cần cảnh báo bằng âm thanh

2. Nguyên lý đấu nối

Tín hiệu RS-485 kết nối giữa máy K1T804 và module điều khiển. Các đường NO, NC, COM, Sensor và GND được sử dụng để điều khiển khóa, nhận biết trạng thái cửa và xử lý tín hiệu mở cửa.

Module DS-K2M0602 đóng vai trò trung gian điều khiển, giúp tăng tính an toàn cho hệ thống. Khi người dùng xác thực hợp lệ trên K1T804, module kích hoạt khóa cửa trong khoảng thời gian cài đặt.3. Cảnh báo cửa mở quá thời gian

Cảm biến cửa được kết nối vào ngõ Sensor để theo dõi trạng thái đóng/mở. Khi cửa được mở nhưng không đóng lại trong khoảng thời gian quy định, hệ thống có thể phát sinh cảnh báo Door Open Too Long, giúp nhân viên quản lý nhanh chóng phát hiện cửa bị mở lâu, quên đóng cửa hoặc có dấu hiệu bất thường.

4. Ưu điểm của giải pháp

• Kiểm soát ra vào bằng vân tay/thẻ/mã.
• Tăng độ an toàn nhờ module điều khiển khóa.
• Giám sát trạng thái cửa theo thời gian thực.
• Hỗ trợ cảnh báo khi cửa mở quá thời gian cho phép.
• Có thể kết hợp UPS 12VDC để duy trì hệ thống khi mất điện.

Kết luận: Mô hình Hikvision K1T804 + DS-K2M0602 + DS-K4E100 là giải pháp phù hợp cho văn phòng, nhà xưởng, kho và các khu vực cần kiểm soát ra vào kết hợp cảnh báo an ninh.

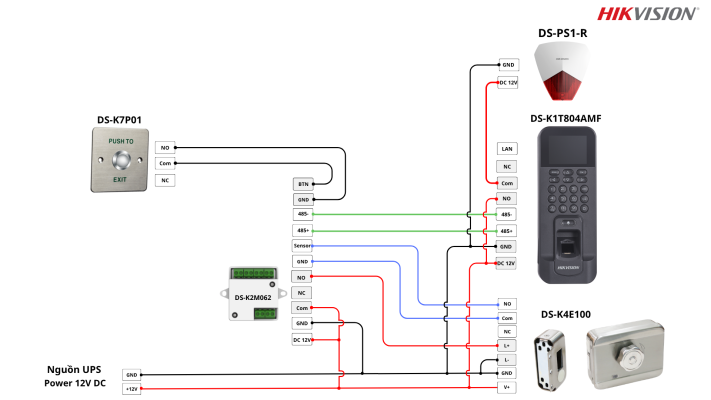

5. Sơ đồ đấu nối thiết bị

Cảm ơn bạn đã theo dõi bài viết của cctvit.net – chúc bạn thành công!
