Hướng Dẫn Đấu Nối Chuông Hikvision KV8113 – Module An Toàn – Khóa Cửa và Nguồn UPS

Hướng dẫn đấu nối chuông cửa màn hình Hikvision KV8113 với module an toàn, nút nhấn mở cửa, khóa cửa điện và bộ nguồn UPS, giúp hệ thống hoạt động ổn định và an toàn. Nội dung minh họa chi tiết cách kết nối LAN, RS-485, nút EXIT, khóa điện, nguồn 12V và UPS, phù hợp cho kỹ thuật viên và người lắp đặt hệ thống kiểm soát ra vào Hikvision.

Hikvision KV8113 là thiết bị chuông cửa có camera, hỗ trợ kết nối với màn hình trong nhà và các thiết bị kiểm soát cửa. Khi kết hợp cùng module an toàn DS-K2M062, khóa cửa điện DS-K4E100, nút nhấn Exit DS-K7P01 và bộ nguồn UPS, hệ thống có thể đáp ứng đồng thời nhu cầu liên lạc, kiểm soát ra vào và đảm bảo nguồn điện dự phòng.

Trong bài viết này, chúng tôi hướng dẫn chi tiết sơ đồ đấu nối Hikvision KV8113, bao gồm đường mạng LAN, RS-485, nguồn 12VDC, nút mở cửa, khóa cửa và UPS dự phòng.

1. Các thiết bị trong hệ thống

Theo sơ đồ đấu nối, hệ thống gồm các thiết bị chính:

• DS-KV8113-WME1(C): Chuông cửa Hikvision có camera.- Mua ngay
• DS-KH6320-WTE1: Màn hình chuông cửa trong nhà.– Mua ngay
• DS-3E0105P-E/M: Switch PoE dùng kết nối mạng cho hệ thống. – Mua ngay
• DS-K2M062: Module an toàn dùng kết nối giữa thiết bị điều khiển và khóa cửa. – Mua ngay
• DS-K4E100: Khóa cửa điện.– Mua ngay
• DS-K7P01: Nút nhấn Exit để mở cửa từ bên trong. – Mua ngay
• DS-2FA1225-C4: Bộ nguồn 12VDC. – Mua ngay
• DS-UPS600-R: Bộ lưu điện UPS, cung cấp nguồn dự phòng khi mất điện.- Mua ngay

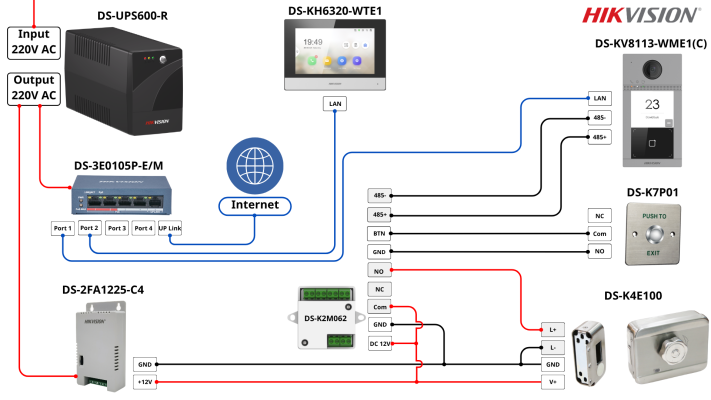

2. Sơ đồ đấu nối thiết bị

Cảm ơn bạn đã theo dõi bài viết của cctvit.net – chúc bạn thành công!
